圖文并茂：市場(chǎng)上常見(jiàn)的15種外墻保溫材料都在這了

保溫材料是指導(dǎo)熱系數(shù)小于等于0. 2的材料。建筑使用保溫材料，可以保護(hù)建筑墻體，延長(zhǎng)建筑物壽命，保持室溫的穩(wěn)定，降低室內(nèi)能耗。 好的保溫材料還可以起到防水防霉，替代墻體抹灰層的功能。

市面上常見(jiàn)的保溫材料， 普遍存在著開裂脫落的隱患，所以施工過(guò)程中，必須要使用 抗裂砂漿網(wǎng)格布來(lái)彌補(bǔ)這方面的缺陷，以達(dá)到作用于墻體保溫的效果。苯板體系， 酚醛，巖棉，傳統(tǒng)無(wú)機(jī)保溫砂漿，都屬于此類，原材料作用于墻體之后，需要抗裂砂漿，網(wǎng) 格布，粘結(jié)砂漿此類工序，才能在保溫層外做涂料飾面和面磚飾面。無(wú)機(jī)板材，玻化微珠 、聚苯顆粒等傳統(tǒng)無(wú)機(jī)系列產(chǎn)品， 防火等級(jí)可以達(dá)到A級(jí)防火，但施工比較繁瑣，保溫系統(tǒng)性能有不少缺陷，空鼓、開裂，都是潛在的隱患。

YT無(wú)機(jī)活性墻體保溫隔熱系統(tǒng)， 實(shí)現(xiàn)了保溫材料直接作用于基層墻體，無(wú)需掛網(wǎng)即可在保溫層外做涂料飾面和面磚飾面的效果，一次性達(dá)到墻體保溫、 隔熱與抹平、抹白的效果，節(jié)約了施工成本，還縮短了工期；而且與墻體同壽命，無(wú)后期維修費(fèi)用。

目前市場(chǎng)上常用的墻體保溫材料主要分為有機(jī)類（如聚苯板、擠塑板、聚氨酯、酚醛板等 ）、無(wú)機(jī)類（如珍珠巖類、泡沫水泥、膨脹�；�微珠、發(fā)泡陶瓷、巖棉、 YT新型墻體保溫材料等）、復(fù)合材料類（膠粉聚苯顆粒等）三大類。

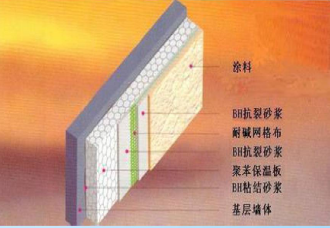

1、膨脹聚苯板  導(dǎo)熱系數(shù)0.041W/（m·K）

膨脹聚苯板由可發(fā)性聚苯乙烯珠粒經(jīng)加熱預(yù)發(fā)泡后在模具中加熱成型而制得的具有閉孔結(jié)構(gòu)的聚苯乙烯泡沫塑料板材。簡(jiǎn)稱EPS板。

這是保溫材料里應(yīng)用最廣泛的保溫材料， 常應(yīng)用薄抹灰體系、 保溫裝飾一體化體系、大模內(nèi)置體系等，該材料不論是國(guó)內(nèi)還是國(guó)外均在保溫系統(tǒng)市場(chǎng)里占據(jù)極大的比重，不可否認(rèn)， 這是用于外墻保溫體系中比較成熟的產(chǎn)品，以至于所有新誕生的材料都會(huì)以此會(huì) 參照進(jìn)行PK來(lái)襯托各家的好。但作為板材使用時(shí)，防火性能差自身強(qiáng)度不高  承重能力 較低  特別是用于外貼面磚時(shí)， 應(yīng)進(jìn)行加強(qiáng)處理。 此外，板材出廠時(shí)應(yīng)經(jīng)過(guò)一段成熟期，需放置一段時(shí)間才可以使用。 如果熟化時(shí)間不足而直接上墻施工，板材容易收縮、變 形。施工過(guò)程要特別注意，各個(gè)步驟要達(dá)到相關(guān)標(biāo)準(zhǔn)。

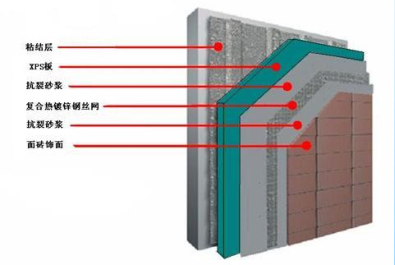

2、擠塑聚苯板  導(dǎo)熱系數(shù)0.028～0.030W/（m. K）

擠塑聚苯板也是聚苯板的一種， 只不過(guò)生產(chǎn)工藝是擠塑成型。

擠塑板簡(jiǎn)稱XPS板， 以聚苯乙烯樹脂或其共聚物為主要成分，添加少量添加劑，通過(guò)加熱擠塑成型而制得的具有閉孔結(jié)構(gòu)的硬質(zhì)泡沫塑料制品。

目前貌似只有國(guó)內(nèi)的市場(chǎng)把擠塑板也當(dāng)做外墻外保溫薄抹灰的材料使用。可以說(shuō)，擠塑聚 苯板也是集防水和保溫作用于一體的，剛度大，抗壓性能好，導(dǎo)熱系數(shù)低，用于屋面、地 面、地下室墻體覆土內(nèi)的保溫是非常合適的。但是這種板材透氣性差，尺寸穩(wěn)定性差，與無(wú)機(jī)粘結(jié)砂漿的可粘結(jié)性也較差， 用于外墻體保溫中常見(jiàn)系統(tǒng)脫落、飾面開裂等質(zhì)量事 故，由于其造價(jià)并不便宜，該材料在外保溫應(yīng)用領(lǐng)域并不及膨脹聚苯板優(yōu)勢(shì)大。

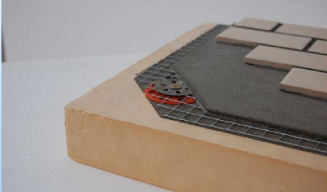

3、酚醛板  導(dǎo)熱系數(shù)0.032W/（m·K）

酚醛板是由苯酚和甲醛的縮聚物（酚醛樹脂）與其他添加劑如固化劑、

發(fā)泡劑、 表面活性劑和填充劑等混合制成的多孔型酚醛泡沫板。 國(guó)外生產(chǎn)的酚醛板具有 較好的保溫性能， 其導(dǎo)熱系數(shù)比擠塑聚苯板低， 日本國(guó)家的夾芯保溫體系大量采用酚醛板。
但是國(guó)內(nèi)目前推廣力度小，生產(chǎn)技術(shù)也較為落后，其保溫性能略差于國(guó)外產(chǎn)品。國(guó)內(nèi)生產(chǎn)的酚醛板存在著易粉化、機(jī)械強(qiáng)度低、脆性、無(wú)延伸性和吸水率高等弱點(diǎn)， 用于外墻外保溫薄抹灰系統(tǒng)將會(huì)出現(xiàn)嚴(yán)重的飾面開裂、 脫落等質(zhì)量事故。

最普通酚醛泡沫的燃燒等級(jí)為B1（ B）級(jí)，在高溫明火直接抵觸下，只在其表面產(chǎn)生炭化而無(wú)融熔滴落物。

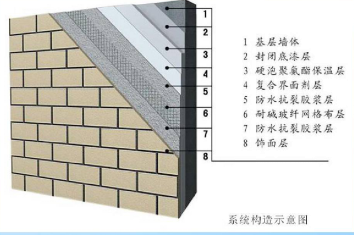

4、發(fā)泡聚氨酯  導(dǎo)熱系數(shù)0.024W/（m·K）

單一有機(jī)保溫材料中性能最好的就數(shù)聚氨酯保溫材料了。 作為墻體保溫材料他主要有三種存在方式：噴涂聚氨酯硬泡、 澆注聚氨酯硬泡和聚氨酯硬泡保溫板。

現(xiàn)場(chǎng)發(fā)泡聚氨酯是以異氰酸酷、多元醇(組合聚醚或聚酷)為主要原料加入添加劑組成的雙 組分，經(jīng)現(xiàn)場(chǎng)噴涂施工的具有絕熱和防水功能的硬質(zhì)泡沫材料。 現(xiàn)場(chǎng)發(fā)泡聚氨酯具有非 常好的整體性和防水性， 因此用于屋面保溫和防水、地下室墻體覆土內(nèi)的保溫防水是非 常合適的， 應(yīng)用于干掛幕墻內(nèi)的保溫， 施工操作方便， 最大程度的防止熱橋作用。

硬泡聚氨酯板是衍生出來(lái)的產(chǎn)品，由于尺寸穩(wěn)定性較差， 相對(duì)膨脹聚苯板并沒(méi)有太大的差異。 部分廠家提供了雙面涂抹砂漿的復(fù)合聚氨酯A級(jí)板材和檢測(cè)報(bào)告， 在一段時(shí)間內(nèi)可以勉強(qiáng)過(guò)關(guān)作為防火保溫材料使用。 新的防火檢驗(yàn)標(biāo)準(zhǔn)出臺(tái)之后， 這種兩面覆蓋砂漿 的復(fù)合保溫板則不能檢測(cè)為防火A級(jí)。

5、stp超薄絕熱保溫板  導(dǎo)熱系數(shù)0.008W/（m·K）

真空絕熱板， 該板材是由無(wú)機(jī)纖維芯材與高阻氣復(fù)合薄膜通過(guò)抽真空封裝技術(shù)，外覆專 用界面砂漿，制成的一種高效保溫板材�？諝獾膶�(dǎo)熱系數(shù)大約是0. 023W/(m· K)，要做 到比空氣還低的導(dǎo)熱系數(shù)，那就只有真空了。所以真空絕熱板的導(dǎo)熱系數(shù)是現(xiàn)有保溫材料 中最低的是毋庸置疑了。

其最大的優(yōu)勢(shì)，也就是其保溫性能可以傲視所有其他類型的保溫材料。不過(guò)該板材也有 隱患問(wèn)題，比如大家都會(huì)提出的真空度難以保持的問(wèn)題： 若是發(fā)生破損， 板材的保溫性 能即會(huì)驟降； 其次，現(xiàn)有施工工藝導(dǎo)致板縫太多，熱橋太多，引發(fā)結(jié)露的風(fēng)險(xiǎn)很大；再者，施工平整度也較難以控制，薄抹灰系統(tǒng)脫落的風(fēng)險(xiǎn)也較大。

盡管真空保溫材料發(fā)源于國(guó)外，但是國(guó)內(nèi)的企業(yè)是最敢于將該材料用于外墻保溫系統(tǒng)嘗 試的。 歸功于青島科瑞等保溫板生產(chǎn)企業(yè)， 在建筑節(jié)能領(lǐng)域大膽創(chuàng)新和嘗試，真空絕熱 板外保溫系統(tǒng)已經(jīng)成為我國(guó)部分地區(qū)建筑外墻的重要方案之一， 甚至在北方的被動(dòng)式低 能耗建筑里都有應(yīng)用。 該保溫板材性能是好的， 整體保溫系統(tǒng)的隱患問(wèn)題是存在的。

6、巖棉板  導(dǎo)熱系數(shù)0.045W/（m·K）

巖棉板是指以天然巖石為主要原料，經(jīng)高溫熔融、離心噴吹制成的一種礦物質(zhì)纖維，在摻入一定比例的粘結(jié)劑和添加劑后壓制并裁割而成的憎水型保溫板材。 巖棉板保溫在歐洲是僅次于聚苯板保溫材料應(yīng)用第二廣泛的， 主要是用在高層建筑防火要求較高的建筑部位。

在國(guó)內(nèi)， 礦棉板保溫一直廣泛應(yīng)用于干掛幕墻內(nèi)部， 薄抹灰體系的應(yīng)用剛剛興起。 在 歐美應(yīng)用比較廣泛。 目前巖棉在墻體保溫應(yīng)用中存在的問(wèn)題是：強(qiáng)度較低，吸水率較高 ，易收縮、開裂。特別是材料吸水、受潮后就會(huì)嚴(yán)重影響其保溫效果，因此對(duì)施工的工藝 要求較高且刺激皮膚。

7、玻璃棉板  導(dǎo)熱系數(shù)0.042W/（m·K）

玻璃棉是將熔融玻璃纖維化，  形成棉狀的材料，化學(xué)成分屬玻璃類，  是一種無(wú)機(jī)質(zhì)纖維，具有成型好、體積密度小、熱導(dǎo)率彽、保溫絕熱、吸音性能好、耐腐蝕、化學(xué)性能穩(wěn)定。

玻璃棉板是將玻璃棉施加熱固性粘結(jié)劑制成的具有一定剛度的板狀制品。 玻璃棉與巖棉是有很大差異的， 巖棉制品是以精致玄武巖為主要原料，玻璃棉主要是以玻璃為主要原 料；玻璃棉比巖棉容重低、渣球含量少， 從耐熱溫度上講， 巖棉的最高使用溫度高最高 為600攝氏度左右， 玻璃棉只有260攝氏度左右。 由于玻璃棉一般用于低于200攝氏度的 保溫部位， 因此多用于一般建筑物或低溫管道的保溫， 巖棉一般用于溫度在500攝氏度 的保溫部位， 多用于高溫?zé)崃�管道或電力設(shè)備的保溫。 巖棉板的酸度系數(shù)≥1. 6， 玻 璃棉的酸度系數(shù)≤1. 6， 而酸度系數(shù)越高對(duì)板的強(qiáng)度， 耐高溫， 耐久性等性能有顯著 的提高， 目前國(guó)內(nèi)的標(biāo)準(zhǔn)將用于外保溫的棉狀材料酸度系數(shù)控制在≥1 . 6， 因此玻璃 棉是不宜直接用于薄抹灰的外保溫系統(tǒng)內(nèi)。

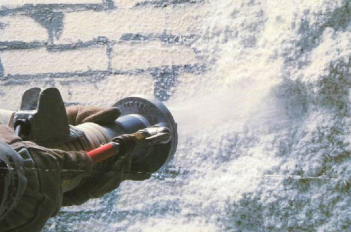

8、無(wú)機(jī)纖維噴涂保溫材料  導(dǎo)熱系數(shù)0.040W/（m·K）

無(wú)機(jī)纖維噴涂材料主要由無(wú)機(jī)纖維與水基型膠粘劑組成，經(jīng)拌和后通過(guò)空壓泵進(jìn)行噴涂，  與霧化水混合噴到需要保護(hù)的基材上形成涂層。 該涂層可滿足吸音、保溫、防火保護(hù)的 要求。本材料質(zhì)輕、無(wú)毒無(wú)味、吸聲、耐候性好、高效隔熱、耐火可靠，可實(shí)現(xiàn)5h以上高 耐火極限保護(hù)。適用于建筑物和隧道的防火保護(hù)， 尤其是耐火極限要求比較高的高層鋼 結(jié)構(gòu)的防火保護(hù)，同樣也適用于建筑物的保溫吸音和機(jī)械設(shè)備的保溫節(jié)能。 施工同聚氨 酯發(fā)泡。

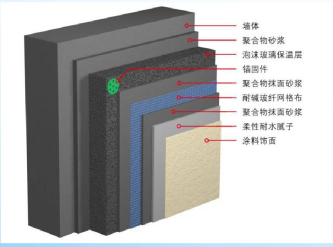

9、泡沫玻璃保溫板  導(dǎo)熱系數(shù)0.045～0.062W/（m .K）

泡沫玻璃是以石英砂礦粉或玻璃粉為主要原料， 加入發(fā)泡劑、 促進(jìn)劑等添加劑， 經(jīng)超 細(xì)粉碎和均勻混合形成配合料，經(jīng)融化、 發(fā)泡、 退火而形成的內(nèi)部充滿均勻封閉氣孔的 材料。而泡沫玻璃保溫板是一種閉孔型的泡沫玻璃絕熱制品。

泡沫玻璃的生產(chǎn)過(guò)程中,經(jīng)常會(huì)遇到氣泡結(jié)構(gòu)不均或大氣泡等氣泡缺陷。 泡沫玻璃的大氣 泡多以圓形或橢圓形為主, 出現(xiàn)的部位多數(shù)在中心和邊部, 孔徑在10-100 mm范圍。邊部 孔穴的產(chǎn)生，邊部孔穴是指在泡沫玻璃毛坯制品外側(cè)產(chǎn)生不規(guī)則的孔洞,其直徑或深度可 達(dá)30mm,會(huì)影響產(chǎn)品的成品率及其切材率。

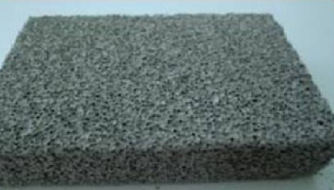

10、發(fā)泡陶瓷板  導(dǎo)熱系數(shù)0.10W/（m·K）

發(fā)泡陶瓷是以陶土尾礦、陶瓷碎片、河（湖）道淤泥、摻加料等作為主要原料， 采用先 進(jìn)的生產(chǎn)工藝和發(fā)泡技術(shù)， 經(jīng)高溫焙燒而成的高氣孔率的閉孔陶瓷材料。 發(fā)泡陶瓷板則 是由這種無(wú)機(jī)多孔陶瓷材料在工廠制成的熱導(dǎo)率低、耐高溫、耐候、不燃的保溫板材。

一種區(qū)域性的帶有地方保護(hù)特色的產(chǎn)品， 造價(jià)及其昂貴， 保溫性能也較差，不適用于高節(jié)能要求的外保溫項(xiàng)目中。從樣品的效果來(lái)看， 比發(fā)泡水泥板要好的多， 最大的遺憾就 是保溫差和造價(jià)昂貴。

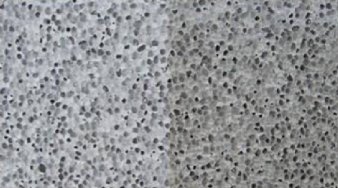

11、泡沫混凝土  導(dǎo)熱系數(shù)0.08～0.24W/（m K）

泡沫混凝土是通過(guò)發(fā)泡機(jī)的發(fā)泡系統(tǒng)將發(fā)泡劑用機(jī)械方式充分發(fā)泡，并將泡沫與水泥漿均勻混合， 然后經(jīng)過(guò)發(fā)泡機(jī)的泵送系統(tǒng)進(jìn)行現(xiàn)澆施工或模具成型， 經(jīng)自然養(yǎng)護(hù)所形成的一 種含有大量封閉氣孔的新型輕質(zhì)保溫材料。

泡沫混凝土保溫材料保溫性能較差，不適用于高節(jié)能要求的外保溫項(xiàng)目中； 用于屋面保溫時(shí)，可滿足低節(jié)能要求的外保溫項(xiàng)目需求。

12、發(fā)泡水泥/板  導(dǎo)熱系數(shù)0.065～0.070W/（m K）

發(fā)泡水泥板以水泥、粉煤灰、硅灰等為主要原料，經(jīng)發(fā)泡、養(yǎng)護(hù)、切割等工藝制成的閉孔輕質(zhì)發(fā)泡水泥板， 也稱為復(fù)合發(fā)泡水泥板。 發(fā)泡水泥板的保溫性能較差， 不適用于高 節(jié)能要求的外保溫項(xiàng)目中。 樣塊給人的感覺(jué)就是很脆， 拿在手里不斷的掉渣。 從品相 的角度， 覺(jué)得這就是一種很低端的產(chǎn)品。

發(fā)泡水泥是混凝土的一種， 同樣需要控制用水量�？稍趯�(shí)際施工中， 有些發(fā)泡水泥的用 水量得不到有效控制，一旦用水量超過(guò)一定范圍，水泥就會(huì)產(chǎn)生明顯沉淀離析現(xiàn)象。 使發(fā)泡水泥出現(xiàn)上下密度不勻一，表面強(qiáng)度低，底層有一層水泥漿層等缺陷。另外，過(guò)多的 水分在水泥凝固過(guò)程中會(huì)慢慢蒸發(fā)， 蒸發(fā)后留下來(lái)的空隙是連通而不閉合的縫隙， 對(duì)保 溫效果極為不利。

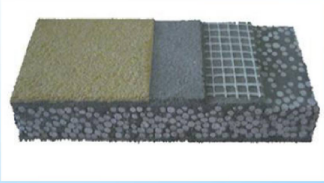

13、聚苯顆粒保溫砂漿  導(dǎo)熱系數(shù)0.070W/（m·K）

聚苯顆粒是膨脹聚苯乙烯泡沫顆粒簡(jiǎn)稱膨脹聚苯顆�；蚓郾筋w粒， 使用可發(fā)性聚苯乙烯樹脂為基礎(chǔ)原料膨脹發(fā)泡而成。 聚苯顆粒保溫砂漿是由砂漿和聚苯顆粒組成的并且聚苯 顆粒含量不小于80%的漿料。

這是國(guó)內(nèi)出現(xiàn)產(chǎn)品標(biāo)準(zhǔn)較早的材料，在國(guó)內(nèi)南方的應(yīng)用范圍較大。但是保溫性能算是略差 吧， 不適用于高節(jié)能要求的建筑外保溫項(xiàng)目。 吸水率也較高。保溫顆粒拌得多了，保溫好，強(qiáng)度差；保溫顆粒少了，保溫效果就沒(méi)了。 保溫與強(qiáng)度很難兼得。

 14、膨脹�；�微珠保溫砂漿  導(dǎo)熱系數(shù)0.070W/（m·K）

多年前國(guó)內(nèi)流行一種叫做 “膨脹珍珠巖” 的保溫系列產(chǎn)品， 但是由于其高吸水性、 成 品質(zhì)量越來(lái)越差， 在國(guó)際范圍內(nèi)逐漸被否定； 為了打通國(guó)內(nèi)市場(chǎng)， 聰明的廠家改變了 它的名稱 “膨脹玻化微珠” 繼續(xù)招搖過(guò)市。 膨脹玻化微珠保溫砂漿作為無(wú)機(jī)保溫砂漿 的代表， 在國(guó)外保溫市場(chǎng)是被禁止的， 在國(guó)內(nèi)市場(chǎng)， 也是“最低端保溫產(chǎn)品” 的代名 詞  前述所列的各類保溫產(chǎn)品， 其保溫功能和產(chǎn)品質(zhì)量都比較容易控制， 但惟獨(dú)這一類 在現(xiàn)場(chǎng)拌合的產(chǎn)品， 是我們無(wú)法控制的， 因?yàn)椴煌�的溫度環(huán)境、不同地區(qū)、不同配合比 、不同的工人、不同的操作手法所調(diào)配出來(lái)的保溫砂漿，其質(zhì)量無(wú)法恒定和統(tǒng)一。

15、YT新型墻體保溫材料


YT新型墻體保溫材料是由南陽(yáng)銀通于1998年研發(fā)生產(chǎn)，適用于嚴(yán)寒、寒冷、夏熱冬冷地區(qū)、夏熱冬暖地區(qū)的新建 、改造、擴(kuò)建的公共建筑和民用建筑的各種墻體基材，如：鋼筋混凝土、混凝土空心砌塊 、空心磚、粘土多孔磚，加氣混凝土砌塊等的外墻外保溫、外墻內(nèi)保溫、分戶墻保溫以及屋面、地下室、車庫(kù)、樓梯、樓層間、走廊、消防通道等隔熱保溫節(jié)能工程，更適用于各 類既有建筑物的隔熱保溫改造工程和新農(nóng)村建設(shè)節(jié)能工程。

袋裝運(yùn)置工地，不需添加任何物品，只需按照材料比例加水?dāng)嚢?-5分鐘均勻后，便可直接用于各種墻體，不需加設(shè)網(wǎng)格布或鋼絲網(wǎng)、更不需做抗裂砂漿或抹面砂漿，一次性可以達(dá)到抹平、抹白、保 溫、隔熱的效果，更可替代常用的抹水泥砂漿。工人施工快，工費(fèi)低，施工工期比任何其它保溫系統(tǒng)縮短一半以上甚至三分之二的時(shí)間，降低成本開支、提高綜合收益。

如何評(píng)判保溫材料對(duì)項(xiàng)目的適配性

在評(píng)判一個(gè)保溫材料對(duì)項(xiàng)目的適配性， 從技術(shù)的角度主要考慮以下幾個(gè)方面：
（1）保溫性能：材料導(dǎo)熱系數(shù)越低，所需設(shè)計(jì)厚度越薄，造價(jià)也可能較低，節(jié)點(diǎn)設(shè)計(jì)也 相對(duì)問(wèn)題少些。 導(dǎo)熱系數(shù)偏大， 所需厚度也就偏大， 產(chǎn)品成型的可能性也較低。

（2） 尺寸穩(wěn)定性： 保溫材料應(yīng)具有良好的尺寸穩(wěn)定性， 如果用于工程上板材容易發(fā)生 翹曲變形，就容易導(dǎo)致外飾面開裂滲水。例如擠塑聚苯板、酚醛板、聚氨酯板等，采購(gòu)的 板材必須達(dá)到合理的陳化期，才能最大程度的避免系統(tǒng)因板材變形所致開裂、 脫落等問(wèn) 題。

（3） 吸水性能： 保溫材料在吸水狀態(tài)下保溫性能會(huì)急劇降低，因此工程所用的保溫材料應(yīng)是吸水率低的�，F(xiàn)在的巖棉板、酚醛板、傳統(tǒng)保溫砂漿類材料都是高吸水性材料，實(shí)際的保溫性能遠(yuǎn)遠(yuǎn)達(dá)不到理論效果。

（4）質(zhì)量可靠性：常見(jiàn)的保溫板材，需拼釘上墻，有拼接縫，存在冷熱橋，而拼接縫未 處理好會(huì)影響保溫效果； 而例如真空絕熱板就可能因板材漏氣保溫性能大打折扣，傳統(tǒng)無(wú)機(jī)保溫砂漿、聚苯顆粒保溫砂漿則會(huì)因工人現(xiàn)場(chǎng)調(diào)配的不均衡性，質(zhì)量也難以保證。發(fā)泡水泥板、無(wú)機(jī)保溫板等在現(xiàn)場(chǎng)則會(huì)很容易破碎， 產(chǎn)品質(zhì)量不可控。

（5）施工便捷性：薄抹灰系統(tǒng)作為常見(jiàn)的保溫體系，施工技術(shù)較為成熟，而很多新型材料則不具有相應(yīng)的施工便捷性，例如真空絕熱板、發(fā)泡水泥板等板材現(xiàn)場(chǎng)都難以裁切，對(duì)基墻面的適配性很低。
但要注意一定要選擇正規(guī)廠家，確保產(chǎn)品質(zhì)量。
